Description
[A] DIAMÈTRE DE FILETAGE – À L’EXTRÉMITÉ : M8
[B] DISTANCE ENTRE L’EXTRÉMITÉ SUPÉRIEURE ET LE CENTRE DE LA BILLE : 13 mm
Caractéristiques : Filet droit (R) ou filet gauche (L).
[C] LONGUEUR DU FILETAGE (MM) DE L’AXE FILTÉ À L’EXTRÉMITÉ DE BILLE DE ROTULE : 16 mm
[D] DISTANCE DU CÔTÉ DE LA TIGE AU CENTRE DE LA BILLE : 30 mm

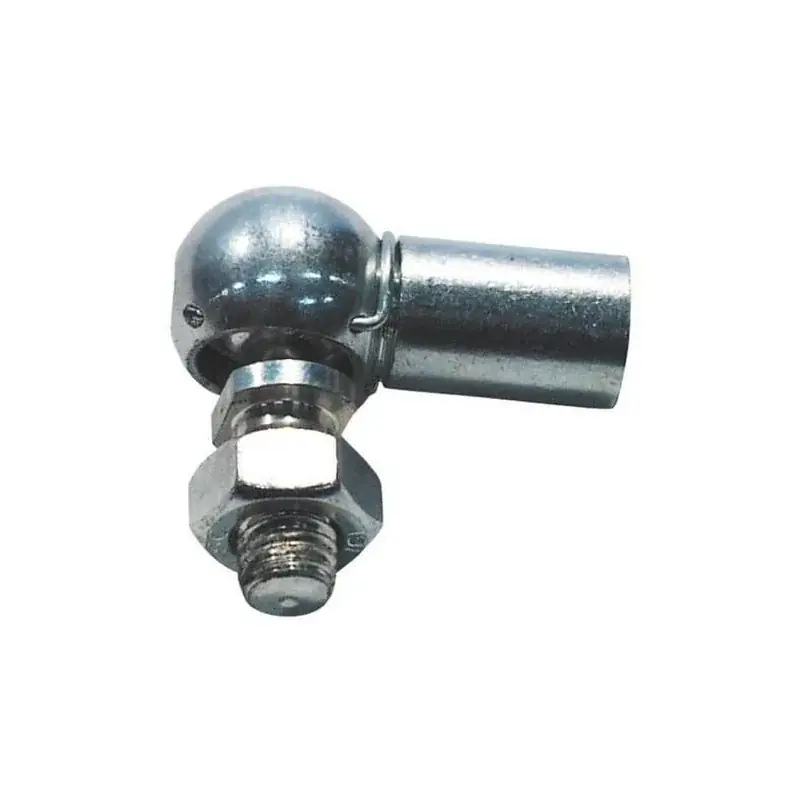

détaillé : Joints à rotule DIN 71802
[E] DIAMÈTRE DE BILLE : 13 mm
[F] TAILLE DE CLÉ : 11 mm
[G] DIAMÈTRE DU FILETAGE – CÔTÉ TIGE : M8
LONGUEUR DE TRAVAIL : 30 mm
Matériau : Zinc
SE COMPOSE DE : Avec circlip
SENS DE FILETAGE – CÔTÉ TIGE : Droite
SENS DU FILETAGE – À L’EXTRÉMITÉ : Droite
TYPE DE FILETAGE – CÔTÉ TIGE : Métrique
TYPE DE FILETAGE – À L’EXTRÉMITÉ : Métrique
